Токарный станок для токарных работ — это сложный механизм, состоящий из множества взаимосвязанных компонентов. Три ключевых элемента, обеспечивающих основную функциональность станка — это суппорт, шпиндель и патрон. Токарные станки используются при обработке металлов и изготовлении деталей на заказ. Понимание их устройства и принципов работы необходимо для эффективной и безопасной эксплуатации оборудования.
Шпиндель — сердце токарного станка
Шпиндель представляет собой вращающийся вал, который передает движение от привода к заготовке. Это один из самых ответственных и точных узлов станка.
Конструкция шпинделя
- Полый вращающийся вал конической формы
- Установлен на прецизионных подшипниках (радиальных и упорных)
- Имеет резьбу для крепления патрона или планшайбы
- Оснащен системой смазки и охлаждения
- Имеет отверстие для подачи прутка и крепления центров
Основные характеристики шпинделя
| Параметр | Описание | Значение для разных станков |
|---|---|---|
| Диаметр отверстия | Размер внутреннего отверстия шпинделя | От 30 мм (настольные) до 200 мм (крупные) |
| Конусность | Тип конуса для установки инструмента | Морзе, метрический, ISO, CAT |
| Частота вращения | Максимальные обороты | 1000-3500 об/мин (универсальные), до 10000 об/мин (скоростные) |
| Точность | Биение шпинделя | 0.001-0.01 мм в зависимости от класса точности |
| Мощность | Передаваемая мощность | 1-50 кВт в зависимости от размера станка |
Типы шпиндельных узлов
- С подшипниками качения — наиболее распространенный тип
- С гидростатическими подшипниками — для высокоточных станков
- С аэрстатическими подшипниками — для высокоскоростной обработки
- С магнитными подшипниками — современная технология
Патрон — устройство для крепления заготовок
Патрон предназначен для надежного закрепления заготовки на шпинделе станка и передачи вращающего момента.
Типы токарных патронов
| Тип патрона | Принцип действия | Преимущества | Недостатки | Область применения |
|---|---|---|---|---|
| Трехкулачковый самоцентрирующийся | Одновременное движение трех кулачков | Быстрая установка, хорошее центрирование | Ограниченный диапазон диаметров | Универсальное применение |
| Четырехкулачковый независимый | Независимое движение каждого кулачка | Возможность центрирования любых деталей | Длительная настройка | Единичное производство, несимметричные детали |
| Цанговый | Зажим с помощью упругих цанг | Высокая точность центрирования | Ограниченный диапазон диаметров | Обработка прутка, точные работы |
| Пневматический | Зажим сжатым воздухом | Высокая скорость зажима | Требуется компрессор | Серийное производство |
| Гидравлический | Зажим гидравлическим усилием | Большое усилие зажима | Сложная конструкция | Тяжелое машиностроение |
| Мембранный | Зажим за счет упругой деформации мембраны | Высокая точность | Малое усилие зажима | Тонкостенные детали |
Кулачки для патронов
- Прямые — для зажима за наружную поверхность
- Обратные — для зажима за внутреннюю поверхность
- Мягкие — поддаются механической обработке под конкретную деталь
- Твердые — закаленные, для серийного производства
- Специальные — фасонные, для конкретных деталей

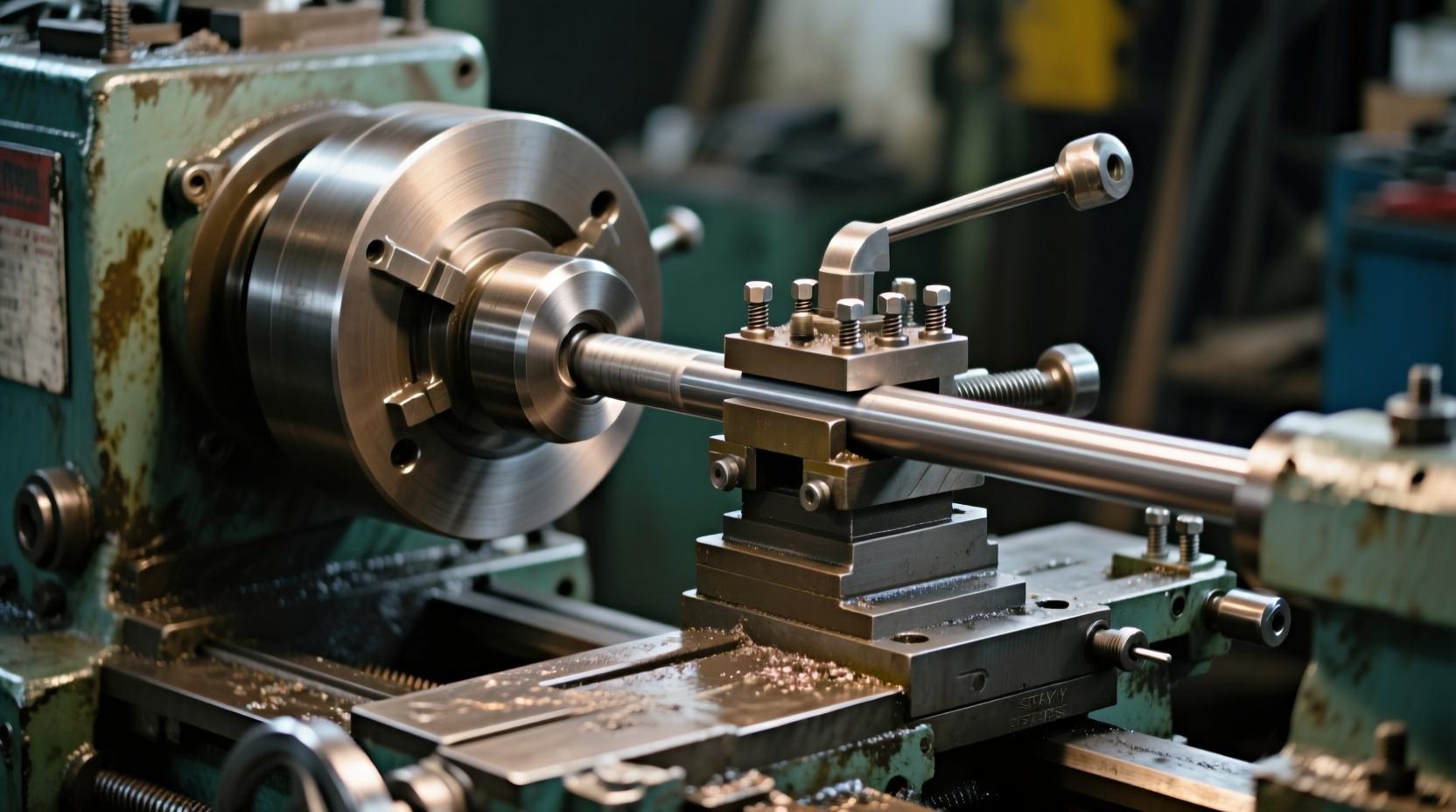

Суппорт — система перемещения инструмента
Суппорт — это узел, предназначенный для крепления и точного перемещения режущего инструмента относительно заготовки.
Основные компоненты суппорта
- Продольные салазки — перемещение вдоль оси Z
- Поперечные салазки — перемещение вдоль оси X
- Резцовая каретка — крепление резцедержателя
- Механизм подачи — винты, рейки, шарико-винтовые пары
- Направляющие — обеспечение точного движения
Типы суппортов
| Тип суппорта | Конструкция | Преимущества | Недостатки |
|---|---|---|---|
| Ручной | Перемещение маховиками | Простота, низкая стоимость | Низкая производительность |
| Механический | Привод от коробки подач | Стабильная подача | Ограниченная гибкость |
| С ЧПУ | Сервопривод с цифровым управлением | Высокая точность, гибкость | Высокая стоимость |
| Револьверный | С поворотной головкой для multiple инструментов | Быстрая смена инструмента | Сложная конструкция |
Системы перемещения суппорта
- Ходовой винт — традиционная система для ручных станков
- Ходовой валик — для механической подачи
- Шарико-винтовая пара (ШВП) — для станков с ЧПУ
- Линейные двигатели — современная высокоскоростная технология
Взаимодействие компонентов
Кинематическая схема работы
- Шпиндель получает вращение от привода
- Патрон закрепляет заготовку и передает вращение
- Суппорт перемещает инструмент по заданной траектории
- Система управления координирует все движения
Требования к точности
| Компонент | Требуемая точность | Влияние на качество обработки |
|---|---|---|
| Шпиндель | Биение 0.001-0.01 мм | Точность диаметральных размеров |
| Патрон | Центрирование 0.01-0.05 мм | Соосность обработанных поверхностей |
| Суппорт | Точность позиционирования 0.005-0.02 мм | Точность линейных размеров и формы |
Обслуживание и эксплуатация
Регулярное обслуживание
- Чистка и смазка шпиндельного узла
- Очистка патрона и кулачков от стружки
- Смазка направляющих суппорта
- Проверка точности и регулировка
Типичные неисправности
- Биение шпинделя — износ подшипников
- Недостаточное усилие зажима патрона — износ кулачков
- Неточное перемещение суппорта — износ направляющих
- Люфты в механизмах — регулировка или замена
Перспективы развития
Современные тенденции
- Высокоскоростные шпиндели с магнитными подшипниками
- Быстросменные патроны с гидравлическим зажимом
- Линейные приводы суппортов с прямым приводом
- Интеллектуальные системы мониторинга состояния
- Системы активного гашения вибраций
Шпиндель, патрон и суппорт образуют основу токарного станка, определяя его технологические возможности и точность. Понимание устройства, принципов работы и правил эксплуатации этих компонентов позволяет максимально эффективно использовать оборудование, поддерживать его в рабочем состоянии и обеспечивать высокое качество обработки.
Современные тенденции развития направлены на повышение точности, скорости и надежности этих узлов, а также на внедрение интеллектуальных систем контроля и управления. Правильный выбор, обслуживание и эксплуатация шпинделя, патрона и суппорта являются залогом долговечной и эффективной работы токарного станка.
